Aangezien er via berichten veel animo voor is open ik een topic met de benodigde info om er zelf 1 te maken.

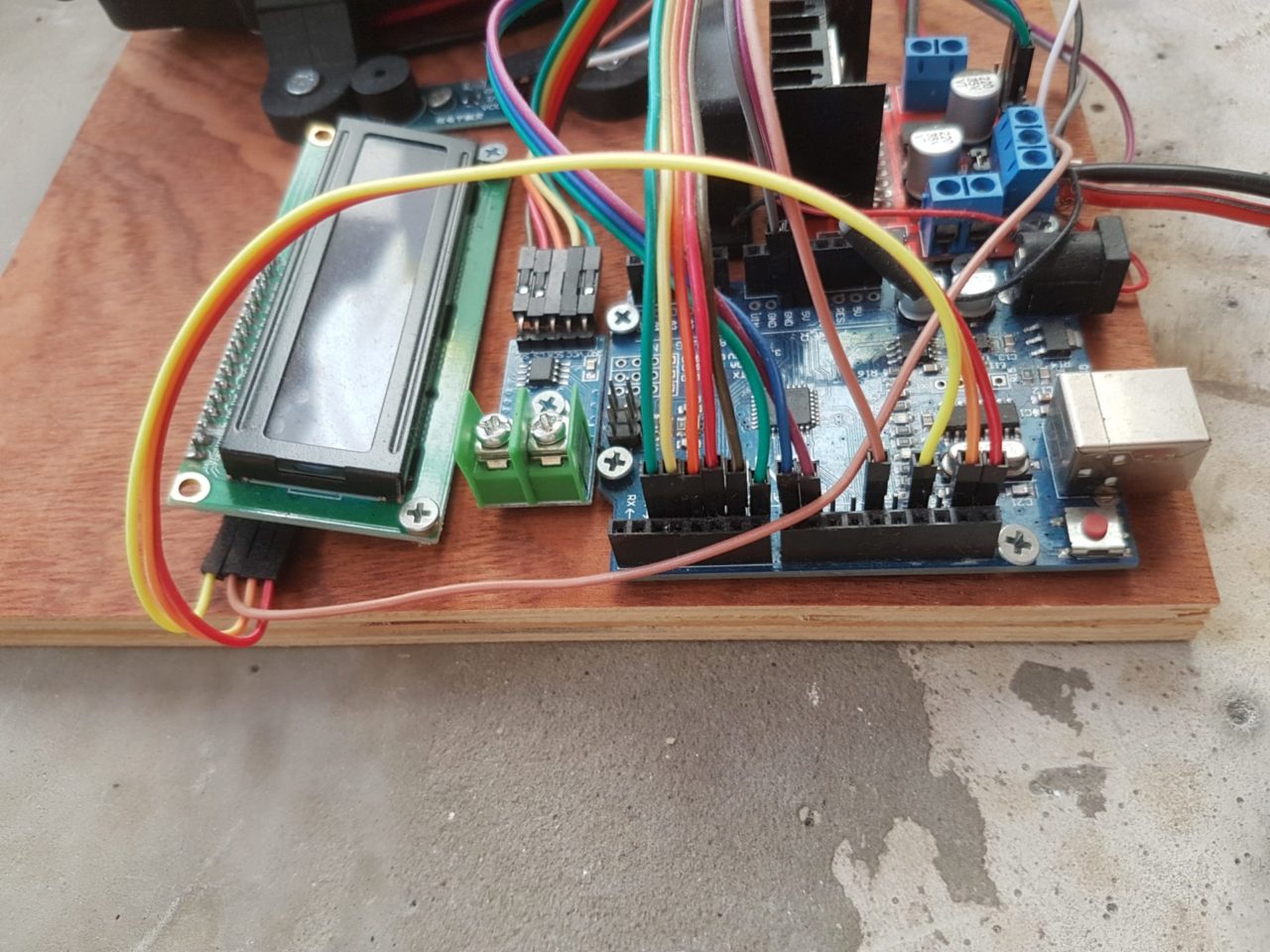

Op de foto's kan je zien hoe alles aangesloten dient te worden.

Wat je nodig hebt:

https://www.aliexpress.com/item/Durable-DC-12V-70PSI-3-5L-min-Agricultural-Electric-Water-Pump-Black-Micro-High-Pressure-Diaphragm/32843805225.html?spm=a2g0s.9042311.0.0.27424c4dLmaHrW

https://www.aliexpress.com/item/LCD1602-I2C-LCD-1602-module-Blue-screen-PCF8574-IIC-I2C-for-arduino-LCD1602-Adapter-plate/32820779011.html?spm=a2g0s.9042311.0.0.27424c4dzZjUHm

https://www.aliexpress.com/item/Passive-Buzzer-Module-For-arduino-car-liquidificador-ultrasonic-Analog-sensor-acs712-load-cell-cx-31-vw/32720734684.html?spm=a2g0s.9042311.0.0.27424c4dJxQori

https://www.aliexpress.com/item/Special-promotions-20pcs-lot-L298N-motor-driver-board-module-L298-for-arduino-stepper-motor-smart-car/32239436669.html?spm=a2g0s.9042311.0.0.27424c4dJxQori

https://www.aliexpress.com/item/Best-prices-high-quality-UNO-R3-MEGA328P-for-Arduino-UNO-R3-NO-USB-CABLE/32347989853.html?spm=a2g0s.9042311.0.0.27424c4dJxQori

https://www.aliexpress.com/item/MAX6675-K-type-Thermocouple-Temperature-Sensor-Temperature-0-800-Degrees-Module/32753850553.html?spm=a2g0s.9042311.0.0.27424c4dJxQori

Male to female kabeltjes van 20cm:

https://www.aliexpress.com/item/Dupont-Line-10-20-30cm-Male-to-Male-Male-to-Female-Female-to-Female-Jumper-Wire/32893313490.html?spm=2114.search0104.3.1.23ce713dI1KayW&ws_ab_test=searchweb0_0,searchweb201602_2_10065_10068_319_317_10696_10084_453_10083_454_10618_10304_10307_10820_10821_10301_537_536_10902_10843_10059_10884_10887_321_322_10103,searchweb201603_70,ppcSwitch_0&algo_expid=717a7033-efcb-4888-8c15-3c0f6a306f87-0&algo_pvid=717a7033-efcb-4888-8c15-3c0f6a306f87

12V voeding van minimaal 3A:

https://www.aliexpress.com/item/Lighting-Transformer-1A-2A-3A-5A-10A-15A-20A-30A-40A-50A-110-220V-to-12V/32915486267.html?spm=2114.search0104.3.163.51ce7dddkdCKfo&ws_ab_test=searchweb0_0,searchweb201602_2_10065_10068_319_317_10696_10084_453_10083_454_10618_10304_10307_10820_10821_10301_537_536_10902_10843_10059_10884_10887_321_322_10103,searchweb201603_70,ppcSwitch_0&algo_expid=0c311004-0d4b-4329-96dc-fa86c5395cbe-22&algo_pvid=0c311004-0d4b-4329-96dc-fa86c5395cbe

Beantwoorden
36 reacties
Berichten: 53
Topic starter
(@nl1bzw)
Trusted Member
Deelgenomen: 7 jaar geleden

Mocht je deze kabel niet hebben, dan moet je deze ook nog bestellen:

https://www.aliexpress.com/item/50cm-USB-Cable-Special-for-Arduino-MCU-Uno-R3-Mega-2560-Also-for-Printer/32728274672.html?spm=2114.search0104.3.10.58c03ad7hzggdV&ws_ab_test=searchweb0_0,searchweb201602_2_10065_10068_319_317_10696_10084_453_10083_454_10618_10304_10307_10820_10821_10301_537_536_10902_10843_10059_10884_10887_321_322_10103,searchweb201603_70,ppcSwitch_0&algo_expid=75e1fff1-1eca-45d5-be68-c98240aa53cb-1&algo_pvid=75e1fff1-1eca-45d5-be68-c98240aa53cb

Maak nu een account aan en gebruik de volgende editor:

https://create.arduino.cc/

Installeer de volgende code op je arduino om het adres van je LCD scherm te bepalen:

// --------------------------------------
// i2c_scanner
//
// Version 1
//    This program (or code that looks like it)
//    can be found in many places.
//    For example on the Arduino.cc forum.
//    The original author is not know.
// Version 2, Juni 2012, Using Arduino 1.0.1
//     Adapted to be as simple as possible by Arduino.cc user Krodal
// Version 3, Feb 26  2013
//    V3 by louarnold
// Version 4, March 3, 2013, Using Arduino 1.0.3
//    by Arduino.cc user Krodal.
//    Changes by louarnold removed.
//    Scanning addresses changed from 0...127 to 1...119,
//    according to the i2c scanner by Nick Gammon
//     http://www.gammon.com.au/forum/?id=10896
// Version 5, March 28, 2013
//    As version 4, but address scans now to 127.
//    A sensor seems to use address 120.
// Version 6, November 27, 2015.
//    Added waiting for the Leonardo serial communication.
//
//
// This sketch tests the standard 7-bit addresses
// Devices with higher bit address might not be seen properly.
//

#include <Wire.h>


void setup()
{
  Wire.begin();

  Serial.begin(9600);
  while (!Serial);             // Leonardo: wait for serial monitor
  Serial.println("nI2C Scanner");
}


void loop()
{
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for(address = 1; address < 127; address++ )
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0)
    {
      Serial.print("I2C device found at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.print(address,HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error==4)
    {
      Serial.print("Unknown error at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices foundn");
  else
    Serial.println("donen");

  delay(5000);           // wait 5 seconds for next scan
}

Zodra je het adres hebt, dan kan je deze code naar de arduino schrijven:

// LiquidCrystal_I2C-1.1.2 - Version: Latest
#include <LiquidCrystal_I2C.h>
#include <max6675.h>
#include <Wire.h>

int thermoCLK = 4;
int thermoCS = 5;
int thermoDO = 6;

MAX6675 thermocouple(thermoCLK, thermoCS, thermoDO);
int gndPin = 2;
int vccPin = 3;

// Het shield zit op adres 0x27:
LiquidCrystal_I2C lcd(0x27,16,2);

int buzzer = 12; // set the buzzer control digital IO pin

void setup() {
Serial.begin(9600);
// use Arduino pins
pinMode(vccPin, OUTPUT); digitalWrite(vccPin, HIGH);
pinMode(gndPin, OUTPUT); digitalWrite(gndPin, LOW);
pinMode(7, OUTPUT);
pinMode(8, OUTPUT);
pinMode(9, OUTPUT);

pinMode(buzzer, OUTPUT); // set pin 12 as output

Serial.println("MAX6675 test");
// wait for MAX chip to stabilize
delay(500);

digitalWrite(7,LOW); // pump rotation direction
digitalWrite(8,HIGH); // pump rotation direction
analogWrite(9,200);
delay(5000);
}

void loop() {
// basic readout test, just print the current temp

Serial.print("C = ");
Serial.println(thermocouple.readCelsius());
float temperature = thermocouple.readCelsius();

lcd.init();
lcd.backlight();
lcd.clear();
lcd.print("Temp:");
lcd.setCursor(7, 0);
lcd.print(thermocouple.readCelsius());
lcd.setCursor(13, 0);
lcd.print("C");
lcd.setCursor(0, 1);
lcd.print("Speed:");
lcd.setCursor(13, 1);
lcd.print("%");
lcd.setCursor(7, 1);

digitalWrite(7,LOW); // pump rotation direction
digitalWrite(8,HIGH); // pump rotation direction
digitalWrite(12,LOW); // For Buzzer

if (temperature < 55) {
analogWrite(9,77);
lcd.print(30);
} else if (temperature < 56) {
analogWrite(9,79);
lcd.print(31);
} else if (temperature < 57) {
analogWrite(9,83);
lcd.print(33);
} else if (temperature < 58) {
analogWrite(9,90);
lcd.print(35);
} else if (temperature < 59) {
analogWrite(9,97);
lcd.print(38);
} else if (temperature < 60) {
analogWrite(9,104);
lcd.print(41);
} else if (temperature < 61) {
analogWrite(9,111);
lcd.print(44);
} else if (temperature < 62) {
analogWrite(9,118);
lcd.print(46);
} else if (temperature < 63) {
analogWrite(9,125);
lcd.print(49);
} else if (temperature < 64) {
analogWrite(9,200);
lcd.print(78);
} else { // temp >= 65
analogWrite(9,255);
lcd.print(100);
for (int i = 0; i < 900; i++) { // make a sound
digitalWrite(buzzer, HIGH); // send high signal to buzzer
delay(1); // delay 1ms
digitalWrite(buzzer, LOW); // send low signal to buzzer
delay(1);
}
delay(50);
for (int j = 0; j < 100; j++) { //make another sound
digitalWrite(buzzer, HIGH);
delay(2); // delay 2ms
digitalWrite(buzzer, LOW);
delay(2);
}
delay(1000);
}
}


Je zal deze code moeten veranderen naar het adres van je LCD display:
LiquidCrystal_I2C lcd(0x27,16,2);


Tevens zal de pompsnelheid afhankelijk zijn van de dikte en lengte van je slang. Waarschijnlijk moet iedereen dit naar zijn of haar situatie aanpassen.

Ik hoop dat ik jullie zo een eind op weg heb geholpen. Mvg

Bart
