morgen maar weer verder bouwen en hopelijk iets verzinnen zodat het me niet weer overkomt als ik de koeler in de ketel ga zetten.

Gaat werken! Zet afsluiter op de uitgaande kant. Rustige laten lopen, water uit moet 45-55 graden zijn.

Je bent niet de enige hoor! Blijft lastig. Ik heb vaak een natte doek en een ouwe glasex spuitfles met water om plaatselijk te koelen.

Je bent goed bezig Ethanol, ziet er mooi uit.

Dit model was ook mijn eerste keuze voor een zelfbouw reflux koeler.

Ik heb m toen gecombineerd met een offsethead kolom.

Ongeveer dit model.

Ik wil alleen geen spelbreker zijn, maar ik heb toch een vraag, hoe ontlucht je deze koeler met de in en outlet in het midden en recht tegenover elkaar als deze in je kolom is gesoldeert?

Deze koeler wordt meestal met de in en outlet onder en boven uitgevoerd, zodat je heel de koeler vol met water krijgt, en al het oppervlak van de koeler gebruikt.

Dit wordt ook zo gedaan om je koelwater de gehele weg door de koeler af te laten leggen, zodat er zoveel mogelijk warmte kan worden opgenomen.

Tech'neut' ? je hebt gelijk, ik heb in mijn knutseldriftig er niet aan gedacht dat de boel ook ontlucht moet worden. Voor nu heb ik daar de volgende oplossing voor: ik zet de aftakkingen omhoog en laat deze gevuld met water.

Als blijkt dat dit model koelertje naar behoren werkt zit ik er aan te denken hem overnieuw te bouwen maar dan tig te lassen. Ik had al een proefstukje gemaakt en dit is wel te doen.

Je feedback wordt ook zeer op prijs gesteld en trouwens ook mijn complimenten voor jouw gemaakte koeler. Ziet er mooi uit en ik vind het altijd leuk als het er voor een leek lekker ingewikkeld uitziet zodat  ze gaan nadenken wat is dit allemaal en hoe werkt het.

Ojee....dat klopt!

Hai Franklin, wat dacht je van deze zelfgemaakte koelspiraal:

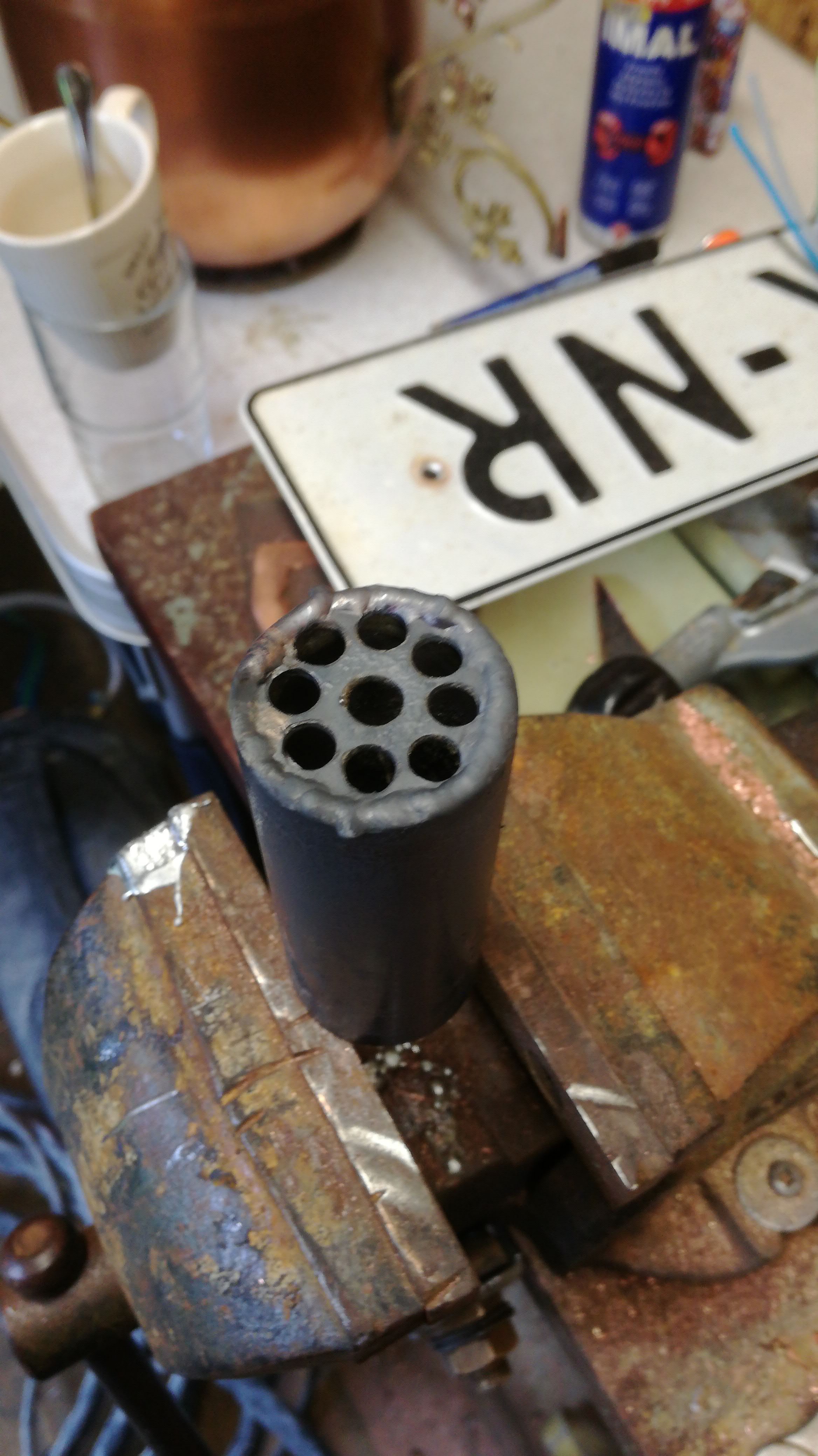

Nou ik heb de koeler weer uit elkaar liggen en opnieuw opgebouwd. Ik had het bijna voor elkaar maar ik had teveel warmte ingebracht met de brander waardoor alles op het laatste moment toch loskwam.

Geen probleem want nu heb ik het tig apparaat erbij gepakt en dit is het resultaat tot nu toe:

Hmmmmm.....das bakken.

Goed bezig knutsel 🙂

Blijft een enorme klus dat solderen.

Ik heb dit filmpje gevonden van een bouwer die het eerder heeft gedaan.

Super he, filmpje ook vaak gezien. Was voor mij ook de keuze om alles met flenzen en tri clamps te bouwen. Geen spijt van! Deflag condensor moet ik nog bouwen.

Ik heb zelf SPP gemaakt. Dit is met hulp van mijn zoontje goed te doen. Wel van koper want ik had nog 1mm verenstaal liggen kwam ik achter maar dit is veels te dik om fatsoenlijk in de juiste vorm te krijgen vind ik.

Ik ben ook verder gegaan met de reflux koeler, deze was af maar bleek lek . Tijden het opnieuw lassen ging het steeds mis dus deze heeft een technische deuk opgelopen. Met de moker welteverstaan.

Ben nu een nieuwe aan het maken. Deze bestaat uit 4x 10 mm pijpjes ipv 9x 6mm. Minder priegel laswerk is minder kans op lekkage hoop ik.
